سوپاپ اطمینان دوقلو دیگ بخار مرتضایی MSM

سوپاپ اطمینان دوقلو مرتضایی (MSM Twin Safety Valve) یکی از تجهیزات حفاظتی مهم در دیگ‌های بخار، مخازن تحت فشار و خطوط بخار صنعتی است. وظیفه این شیر، تخلیه کنترل‌شده سیال در هنگام افزایش فشار و جلوگیری از عبور فشار سیستم از محدوده تنظیم‌شده است.

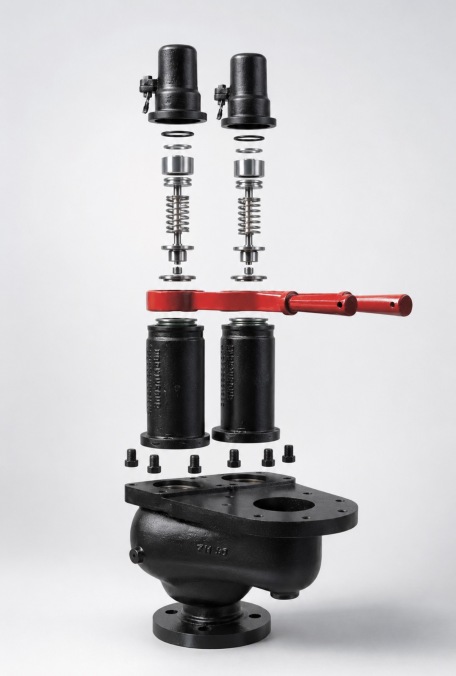

در ساختار این محصول از دو مجموعه فنر و مکانیزم عملکرد مستقل استفاده می‌شود. این طراحی امکان تنظیم، سرویس و کنترل دقیق‌تر عملکرد سوپاپ را متناسب با شرایط کاری سیستم فراهم می‌کند

​​

سازوکار عملکرد
نحوه عملکرد سوپاپ اطمینان دوقلو
فشار بخار از مسیر ورودی به سطح دیسک وارد می‌شود. تا زمانی که نیروی ایجادشده توسط فشار سیال کمتر از نیروی تنظیم‌شده فنرها باشد، دیسک در وضعیت بسته باقی می‌ماند.
هنگامی که فشار سیستم به فشار تنظیم برسد، نیروی واردشده بر دیسک بر نیروی فنر غلبه می‌کند و مسیر خروج بخار باز می‌شود. با کاهش فشار تا محدوده ایمن، فنرها دیسک را به محل نشیمن بازمی‌گردانند و مسیر تخلیه بسته می‌شود.
تنظیم صحیح فشار بازشدن، آب‌بندی مناسب سیت و دیسک و انتخاب متریال متناسب با دما و فشار کاری، در عملکرد ایمن سوپاپ اطمینان نقش اساسی دارند.
​​​​​​​

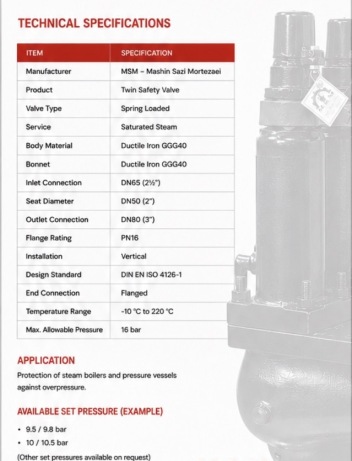

 مشخصات فنی:

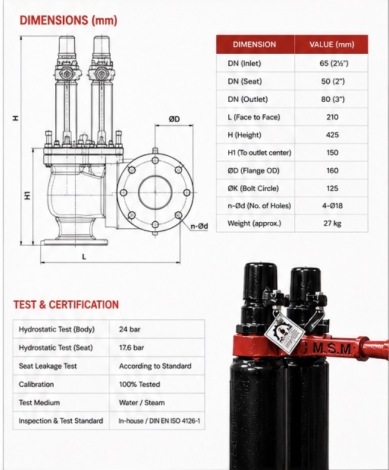

مشخصات فنی سوپاپ اطمینان دوقلو MSM
سوپاپ‌های اطمینان دوقلو ماشین‌سازی مرتضایی بر اساس سایز اتصال، فشار تنظیم و شرایط کاری سیستم تولید و تنظیم می‌شوند.
سایزهای قابل تولید:
ورودی ۲ اینچ ← خروجی ۲ اینچ
ورودی ۲ اینچ ← خروجی ۲½ اینچ
ورودی ۲ اینچ ← خروجی ۳ اینچ
ورودی ۲ اینچ ← خروجی ۴ اینچ
ورودی ۳ اینچ ← خروجی ۳ اینچ
ورودی ۳ اینچ ← خروجی ۴ اینچ
مشخصات محصول:
نوع محصول: سوپاپ اطمینان دوقلو فنردار
محدوده فشار قابل تنظیم: ۲ تا ۲۵ بار
جنس بدنه قابل تولید: چدن، چدن داکتیل GGG40 و GGG60 و فولاد
اجزای آب‌بندی: استنلس استیل و PTFE، متناسب با سفارش و شرایط کاری
کاربرد: دیگ بخار، خطوط بخار صنعتی و مخازن تحت فشار
گارانتی: ۲۴ ماه
خدمات پس از فروش: مادام‌العمر

انتخاب مهندسی
نکات مهم در انتخاب سوپاپ اطمینان دیگ بخار
انتخاب سوپاپ اطمینان نباید تنها براساس قطر فلنج انجام شود. برای انتخاب صحیح، پارامترهای زیر باید بررسی شوند:
-حداکثر فشار مجاز کاری تجهیز
-فشار تنظیم سوپاپ
-ظرفیت تخلیه موردنیاز
-دما و نوع سیال
-سایز ورودی و خروجی
-افت فشار مسیر خروج
-جنس بدنه و قطعات آب‌بندی
-شرایط نصب و محل تخلیه بخار
-ظرفیت تخلیه سوپاپ باید متناسب با ظرفیت تولید بخار و شرایط واقعی سیستم تعیین شود. انتخاب نادرست سایز یا فشار تنظیم می‌تواند موجب عملکرد نامناسب، نشتی، باز و بسته‌شدن پی‌درپی یا حفاظت ناکافی از تجهیزات شود.
برای تعیین مدل و سایز مناسب، مشخصات فنی دیگ یا مخزن باید پیش از سفارش بررسی شود

کاربردها

کاربرد سوپاپ اطمینان دوقلو مرتضایی MSM

این محصول، پس از انتخاب و تنظیم متناسب با مشخصات پروژه، می‌تواند در تجهیزات زیر استفاده شود:

-دیگ‌های بخار صنعتی
-مولدهای بخار
-مخازن تحت فشار
-خطوط اصلی بخار
-تجهیزات و تأسیسات حرارتی
-صنایع غذایی، نساجی، دارویی و شیمیایی
-کارخانه‌ها و مجموعه‌های دارای شبکه بخار

 کنترل و خدمات
تنظیم، آزمایش و خدمات سوپاپ اطمینان
سوپاپ اطمینان باید متناسب با فشار کاری تجهیز تنظیم و پیش از بهره‌برداری آزمایش شود. همچنین بازرسی دوره‌ای سیت، دیسک، فنر، اهرم و اجزای آب‌بندی برای حفظ عملکرد مطمئن آن ضروری است.
ماشین‌سازی مرتضایی با تکیه بر تجربه تولید شیرآلات دیگ بخار، خدمات مرتبط با انتخاب، ساخت، تنظیم، تعمیر و تأمین قطعات سوپاپ اطمینان را ارائه می‌دهد. محصولات MSM دارای ۲۴ ماه ضمانت و خدمات پس از فروش مادام‌العمر هستند.
نصب، تنظیم و آزمون سوپاپ اطمینان باید توسط فرد متخصص و مطابق الزامات فنی دیگ، مخزن و استانداردهای قابل‌اعمال پروژه انجام شود.
عنوان نهایی تماس
مشاوره انتخاب و سفارش سوپاپ اطمینان دوقلو
برای انتخاب سایز، جنس بدنه و فشار تنظیم مناسب، مشخصات دیگ بخار یا مخزن تحت فشار خود را برای کارشناسان ماشین‌سازی مرتضایی ارسال کنید.
ماشین‌سازی مرتضایی MSM؛ تولیدکننده تخصصی شیرآلات دیگ بخار



​​​​​​​       ما شیرالات نمی‌سازیم،اطمینان می‌سازیم
