شیر سوپاپ اطمینان مرتضایی MSM

شیرآلات دیگ بخار

ما شیرآلات نمی‌سازیم؛ اطمینان می‌سازیم.

استعلام فنی

—  تولیدکننده تخصصی شیرآلات دیگ بخار  —​​​​​​​

مشاهده محصولات

BOILER VALVES • MSM

۲۴ ماه گارانتی

پشتیبانی فنی

معرفی تصویری مجموعه   ↓

ماشین‌سازی مرتضایی

MSM

ایمنی فشار ‹
تغذیه آب ‹
خروجی بخار ‹
تخلیه و آبنما ‹
نشان ماشین‌سازی مرتضایی MSM
تماس با ما
ماشین‌سازی مرتضایی MSM

ایمنی فشار

SAFETY VALVES
مشاهده جزئیات
مشاهده جزئیات

تغذیه آب و خروجی بخار

FEED & STEAM
مشاهده جزئیات
مشاهده جزئیات
محصولProduct
کاربردApplication
مشخصاتDetails
سوپاپ اطمینانSafety Valve
سایز / Size½ تا ۴ اینچ1/2–4 in
تخلیه فشار اضافیExcess pressure relief
سوپاپ اطمینان دوقلوTwin Safety Valve
سایز / Sizeورودی ۲ و ۳ اینچInlet: 2 or 3 in
دو سوپاپ روی یک اتصالTwo safety valves on one connection
شیر تغذیه یک‌طرفهFeed Check Valve
سایز / Size¾ تا ۴ اینچ3/4–4 in
ورود آب و جلوگیری از برگشتWater supply and backflow prevention
شیر اصلی بخارMain Steam Stop Valve
سایز / Size¾ تا ۶ اینچ3/4–6 in
قطع و وصل خروجی بخارSteam outlet isolation
شیر تخلیهBlowdown Valve
سایز / Size۱ تا ۱¼ اینچ1–1 1/4 in
تخلیه آب و رسوباتWater and sludge discharge
شیر آبنماWater Gauge Valve
سایز / Size¾، ۱ و ۱¼ اینچ3/4 · 1 and 1 1/4 in
نمایش سطح آب دیگBoiler water level indication
فشار و دمای کاری را اعلام کنیدSpecify operating pressure and temperatureمشاوره و استعلام قیمتConsultation & Quotation

تخلیه و مشاهده سطح آب

BLOWDOWN & WATER GAUGE
مشاهده جزئیات
مشاهده جزئیات

چگونه شیر مناسب دیگ بخار را انتخاب کنیم؟

انتخاب شیر فقط با سایز انجام نمی‌شود. شرایط کاری باید با مشخصات همان مدل مطابقت داشته باشد.
۱. فشار کاری و فشار تنظیم: محدوده مجاز محصول را بررسی کنید؛ فشار تست، جایگزین فشار کاری مجاز نیست.
۲. دمای کاری: شیر و آب‌بندی باید برای دمای سیال و شرایط بهره‌برداری مناسب باشند.
۳. متریال و آب‌بندی: جنس بدنه و اجزای داخلی را متناسب با سیال و شرایط کاری انتخاب کنید.
۴. سایز و نوع اتصال: قطر نامی، فلنج و ابعاد نصب باید با نقشه خط هماهنگ باشند.
برای بررسی فنی، نام شیر، سایز، فشار و دمای کاری و تعداد موردنیاز را اعلام کنید.

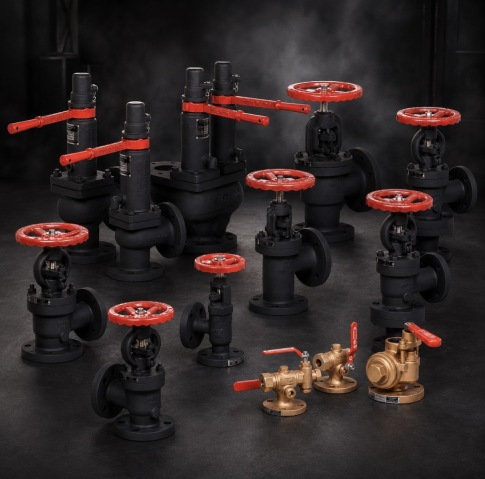

نمای گروهی شیرهای MSM با فلکه‌ها و اهرم‌های قرمز
فشار کاری • دمای کاری • متریال • سایز و اتصال

انتخاب شیرآلات دیگ بخار به فشار، دما، جنس، سایز، نوع اتصال و شرایط بهره‌برداری وابسته است؛ مشخصات همان مدل باید با نیاز تجهیز و محل نصب تطبیق داده شود.

فشار کاری و فشار تنظیم

فشار کاری، فشار بهره‌برداری سیستم است. فشار تنظیم (Set Pressure)، فشار آغاز بازشدن سوپاپ اطمینان است و باید با حد مجاز تجهیز هماهنگ شود. ظرفیت تخلیه موردنیاز، مقدار بخاری است که شیر باید برای حفاظت تجهیز تخلیه کند؛ این ظرفیت با فشار تنظیم یا سایز اتصال یکسان نیست و باید جداگانه بررسی شود.

دمای کاری

دمای بهره‌برداری، شرایط راه‌اندازی و توقف و محدوده مجاز فشار و دمای همان مدل را بررسی کنید؛ تحمل دمایی آب‌بندی و قطعات داخلی نیز باید مناسب باشد.

جنس بدنه و اجزای داخلی

جنس بدنه، سیت، دیسک و سایر اجزای داخلی و نوع آب‌بندی باید با سیال، فشار، دما و شرایط خوردگی یا فرسایش سازگار باشند.

سایز و نوع اتصال

سایز، کلاس فشاری، نوع اتصال و ابعاد نصب را با نقشه خط و دبی موردنیاز تطبیق دهید. دسترسی برای سرویس، جهت نصب و شرایط مسیر ورودی و خروجی نیز بررسی شوند.

مطالعه راهنمای کامل

قیمت شیرآلات دیگ بخار به چه عواملی بستگی دارد؟

قیمت شیرآلات دیگ بخار به نوع شیر، سایز و نوع اتصال، فشار و دمای طراحی، جنس بدنه و قطعات داخلی، نوع آب‌بندی و الزامات آزمون بستگی دارد. برای انتخاب محصول مناسب، علاوه بر قیمت، باید شرایط کاری و مشخصات فنی تجهیز بررسی شود. ماشین‌سازی مرتضایی (MSM) امکان بررسی مشخصات سفارش و ارائه استعلام فنی متناسب با نیاز پروژه را فراهم می‌کند.

استعلام قیمت و مشخصات فنی

توانمندی تولید و تضمین کیفیت

ماشین‌سازی مرتضایی (MSM)، تولیدکننده شیرآلات دیگ بخار، مجموعه‌ای از شیرهای ایمنی، تغذیه، خروجی بخار، تخلیه و نمایش سطح آب را برای نیازهای مختلف سیستم بخار تولید و عرضه می‌کند.
اولین تولید کننده شیرآلات دیگ بخار با چدن داکتیل (GGG40) ، (GGG60) و متریال درخواستی در ایران
شش محصول؛ شش نقش در سیستم بخار
سوپاپ اطمینان تک‌فنره دیگ بخار
برای تخلیه فشار اضافی در فشار تنظیم تعیین‌شده. انتخاب مدل و ظرفیت تخلیه باید متناسب با تجهیز حفاظت‌شونده باشد.
محدوده سایز منتشرشده: ½ تا ۴ اینچ.
سوپاپ اطمینان دوقلو دیگ بخار
دو سوپاپ روی یک اتصال برای حفاظت در برابر افزایش فشار؛ ظرفیت و فشار تنظیم هر مجموعه باید با نیاز دیگ هماهنگ باشد.
ورودی‌های منتشرشده: ۲ و ۳ اینچ.
شیر تغذیه یک‌طرفه دیگ بخار
برای ورود آب تغذیه و جلوگیری از برگشت جریان از دیگ به مسیر تغذیه.
محدوده سایز منتشرشده: ¾ تا ۴ اینچ.
شیر اصلی دیگ بخار
برای قطع و وصل جریان در خروجی بخار دیگ و جداسازی آن از خط مصرف.
محدوده سایز منتشرشده: ¾ تا ۶ اینچ.
شیر تخلیه دیگ بخار
برای تخلیه کنترل‌شده آب و رسوبات از مسیر تخلیه دیگ، متناسب با شرایط بهره‌برداری.
محدوده سایز منتشرشده: ۱ تا ۱¼ اینچ.
شیر آبنما دیگ بخار
برای اتصال و کنترل مسیر آبنمای دیگ و کمک به مشاهده سطح آب در مجموعه آبنما.
سایزهای منتشرشده: ¾، ۱ و ۱¼ اینچ.
برای سفارش، سایز و اتصال، فشار و دمای کاری و مشخصات همان مدل بررسی شود؛ فشار کاری سیستم با فشار تنظیم سوپاپ اطمینان یکسان نیست.
متریال، ماشین‌کاری و مونتاژ
چدن داکتیل GGG40 و GGG60 و متریال درخواستی، مطابق مدل و مشخصات سفارش انتخاب می‌شوند. جنس بدنه، اجزای داخلی و آب‌بندی باید برای سیال، فشار و دمای کار مناسب باشند. ماشین‌کاری سطوح اتصال و آب‌بندی و مونتاژ اجزا در عملکرد نهایی شیر نقش دارند؛ مشخصات متریال و ابعاد نصب را پیش از سفارش با مجموعه هماهنگ کنید.
کنترل کیفیت و آزمون‌های مجزا
آزمون هیدرواستاتیک بدنه برای بررسی تحمل فشار و نشتی بخش‌های تحت فشار است. آزمون آب‌بندی و نشتی سیت، بسته‌شدن مسیر عبور سیال را بررسی می‌کند. در سوپاپ اطمینان، بررسی فشار بازشدن و عملکرد بسته‌شدن مجدد، آزمونی جدا از آزمون بدنه است.
فشار تست، فشار کاری مجاز محصول نیست. شرایط آزمون و مدارک موردنیاز هر سفارش باید متناسب با مدل و کاربرد مشخص شوند.
تولید دیگ بخار؛ فعالیتی مستقل از شیرآلات
مجموعه در تولید و عرضه دیگ بخار مرتضایی نیز فعالیت دارد. محدوده ظرفیت اعلام‌شده در سایت از ۳۰۰ کیلوگرم تا ۲۰ تن است؛ این محدوده به دیگ بخار مربوط است، نه سایز یا ظرفیت شیر. فشار کاری، تجهیزات جانبی و مشخصات پلاک هر دیگ باید بر اساس سفارش بررسی شوند.
مشاهده مشخصات دیگ بخار · گالری کارگاه و محصولات MSM​​​​​​​

توانمندی تولید، کیفیت و مدارک

ماشین‌سازی مرتضایی (MSM)، تولیدکننده شیرآلات دیگ بخار، مجموعه‌ای از شیرهای ایمنی، تغذیه، خروجی بخار، تخلیه و نمایش سطح آب را برای نیازهای مختلف سیستم بخار تولید و عرضه می‌کند.

اولین تولید کننده شیرآلات دیگ بخار با چدن داکتیل (GGG40) ، (GGG60) و متریال درخواستی در ایران

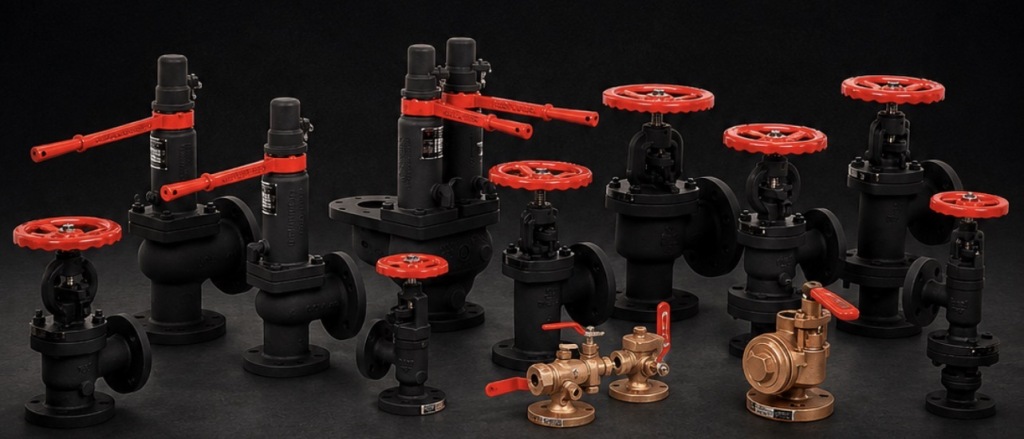

نمای گروهی شیرآلات دیگ بخار ماشین‌سازی مرتضایی MSM

دیگ بخار تولیدی ماشین‌سازی مرتضایی با تجهیزات جانبی

شش محصول؛ شش نقش در سیستم بخار

سوپاپ اطمینان تک‌فنره دیگ بخار

برای تخلیه فشار اضافی در فشار تنظیم تعیین‌شده. انتخاب مدل و ظرفیت تخلیه باید متناسب با تجهیز حفاظت‌شونده باشد.

محدوده سایز منتشرشده: ۱¼ تا ۴ اینچ.

سوپاپ اطمینان دوقلو دیگ بخار

دو سوپاپ روی یک اتصال برای حفاظت در برابر افزایش فشار؛ ظرفیت و فشار تنظیم هر مجموعه باید با نیاز دیگ هماهنگ باشد.

ورودی‌های منتشرشده: ۲ و ۳ اینچ.

شیر اصلی دیگ بخار

برای قطع و وصل جریان در خروجی بخار دیگ و جداسازی آن از خط مصرف.

محدوده سایز منتشرشده: ¾ تا ۶ اینچ.

شیر تخلیه دیگ بخار

برای تخلیه کنترل‌شده آب و رسوبات از مسیر تخلیه دیگ، متناسب با شرایط بهره‌برداری.

محدوده سایز منتشرشده: ۱ تا ۱¼ اینچ.

شیر آبنما دیگ بخار

برای اتصال و کنترل مسیر آبنمای دیگ و کمک به مشاهده سطح آب در مجموعه آبنما.

سایزهای منتشرشده: ¾، ۱ و ۱¼ اینچ.

برای سفارش، سایز و اتصال، فشار و دمای کاری و مشخصات همان مدل بررسی شود؛ فشار کاری سیستم با فشار تنظیم سوپاپ اطمینان یکسان نیست.

متریال، ماشین‌کاری و مونتاژ

چدن داکتیل GGG40 و GGG60 و متریال درخواستی، مطابق مدل و مشخصات سفارش انتخاب می‌شوند. جنس بدنه، اجزای داخلی و آب‌بندی باید برای سیال، فشار و دمای کار مناسب باشند. ماشین‌کاری سطوح اتصال و آب‌بندی و مونتاژ اجزا در عملکرد نهایی شیر نقش دارند؛ مشخصات متریال و ابعاد نصب را پیش از سفارش با مجموعه هماهنگ کنید.

کنترل کیفیت و آزمون‌های مجزا

آزمون هیدرواستاتیک بدنه برای بررسی تحمل فشار و نشتی بخش‌های تحت فشار است. آزمون آب‌بندی و نشتی سیت، بسته‌شدن مسیر عبور سیال را بررسی می‌کند. در سوپاپ اطمینان، بررسی فشار بازشدن و عملکرد بسته‌شدن مجدد، آزمونی جدا از آزمون بدنه است.

فشار تست، فشار کاری مجاز محصول نیست. شرایط آزمون و مدارک موردنیاز هر سفارش باید متناسب با مدل و کاربرد مشخص شوند.

تولید دیگ بخار

مجموعه در تولید و عرضه دیگ بخار مرتضایی نیز فعالیت دارد. محدوده ظرفیت اعلام‌شده در سایت از ۳۰۰ کیلوگرم تا ۲۰ تن است؛ این محدوده به دیگ بخار مربوط است، نه سایز یا ظرفیت شیر. فشار کاری، تجهیزات جانبی و مشخصات پلاک هر دیگ باید بر اساس سفارش بررسی شوند.

مشاهده مشخصات دیگ بخار · گالری کارگاه و محصولات MSM

مدارک و گواهینامه‌های مجموعه

ISO 9001:2015ISO 10004:2012
تصویر مدرک منتشرشده مجموعه ماشین‌سازی مرتضاییتصویر دوم گواهینامه منتشرشده ماشین‌سازی مرتضایی
جزئیات گواهینامه‌ها

گواهینامه‌های بین‌المللی و کنترل کیفیت شیرآلات دیگ بخار MSM

ماشین‌سازی مرتضایی (MSM)، تولیدکننده تخصصی شیرآلات دیگ بخار، با بهره‌گیری از دانش فنی، متریال مهندسی و فرآیندهای کنترل کیفیت، در زمینه تولید انواع شیرآلات صنعتی فعالیت می‌کند.

ISO 9001:2015 | سیستم مدیریت کیفیت

استاندارد بین‌المللی مدیریت کیفیت با تمرکز بر کنترل فرآیندهای تولید، بهبود مستمر و ارتقای کیفیت خدمات و محصولات.

ISO 10004:2012 | پایش رضایت مشتریان

استاندارد بین‌المللی راهنمای پایش و اندازه‌گیری رضایت مشتری، با تأکید بر ارزیابی بازخوردها و بهبود تجربه مشتریان صنعتی.

ماشین‌سازی مرتضایی با توجه به کیفیت ساخت، کنترل عملکرد و پشتیبانی فنی، در مسیر افزایش قابلیت اطمینان شیرآلات دیگ بخار و رضایت مشتریان گام برمی‌دارد.

این مدارک مربوط به نظام مدیریتی مجموعه‌اند و تأییدیه مستقل عملکرد یا استاندارد ساخت یک شیر مشخص نیستند. گواهینامه سیستم مدیریت جایگزین مدارک آزمون همان محصول نمی‌شود؛ مدارک موردنیاز پروژه را پیش از سفارش اعلام کنید.

۲۴ ماه گارانتی و پشتیبانی

محصولات MSM با گارانتی ۲۴ ماهه و خدمات پس از فروش مادام‌العمر، مطابق شرایط اعلامی مجموعه ارائه می‌شوند. دامنه پوشش، الزامات نصب و بهره‌برداری و مدارک موردنیاز برای استفاده از گارانتی را پیش از نهایی‌کردن سفارش بررسی کنید.

هماهنگی مشخصات فنی و مدارک سفارش ←

مدارک و پشتیبانی محصولات MSM

گواهینامه‌های مجموعه را همراه مشخصات فنی محصول ببینید؛ گواهینامه سیستم مدیریت، جایگزین مدارک آزمون همان شیر نیست.

مدارک تست موردنیاز پروژه را پیش از سفارش اعلام کنید تا امکان ارائه آن‌ها برای محصول انتخابی بررسی شود.

۲۴ ماه گارانتی

شرایط گارانتی و خدمات پس از فروش را پیش از نهایی کردن سفارش بررسی کنید.

MSM · INDUSTRIAL COLLABORATIONS

همکاری‌های صنعتی و پروژه‌های اجراشده

حضور شیرآلات دیگ بخار مرتضایی MSM در پروژه‌های صنعتی؛ نمونه‌های نصب و تجربه مشتریان را با تصاویر واقعی و مستندات هر همکاری ببینید.

مشاهده همه همکاری‌ها و پروژه‌ها ←

CUSTOMER EXPERIENCE

اعتماد صنعت

رضایت‌نامه‌های واقعی مشتریان صنعتی؛ تصویر کامل نامه‌ها با سربرگ، متن، مهر و امضای اصلی نمایش داده می‌شود.

شرکت زیگما

تاریخ نامه: ۱۴۰۵/۰۸/۱۰

اصل رضایت‌نامه شرکت زیگما از محصولات ماشین‌سازی مرتضایی MSM مورخ ۱۴۰۵/۰۸/۱۰

اعلام رضایت از تجربه چندساله خرید و بهره‌برداری از شیرآلات MSM، به‌ویژه سوپاپ‌های اطمینان، از نظر کیفیت ساخت، عملکرد فنی، قابلیت اطمینان و دوام.

مشاهده اصل نامه در اندازه کامل ↗

شرکت آذرفرایند

تاریخ نامه: ۱۴۰۵/۰۹/۰۱

اصل رضایت‌نامه شرکت آذرفرایند از شیرآلات دیگ بخار ماشین‌سازی مرتضایی MSM مورخ ۱۴۰۵/۰۹/۰۱

آذرفرایند از کیفیت ساخت، آب‌بندی و عملکرد شیرآلات MSM در شرایط بهره‌برداری روی دیگ‌های بخار تولید خود رضایت داشته است.

مشاهده اصل نامه در اندازه کامل ↗

این نامه‌ها بیانگر تجربه مشتریان در همکاری با MSM هستند و به‌عنوان گواهی استاندارد یا نمایندگی معرفی نمی‌شوند.

آموزش تخصصی و مشاوره فنی

راهنماهای کاربردی برای انتخاب، بررسی و نگهداری شیرآلات دیگ بخار

تماس و استعلام فنی
مطالعه آموزش تخصصی

ارسال درخواست بررسی

درخواست شما ثبت شد. برای پیگیری فوری با ۰۹۱۲۱۳۱۳۵۰۶ تماس بگیرید.

استعلام فنی محصول

ماشین‌سازی مرتضایی MSM
شیرآلات و تجهیزات دیگ بخار
